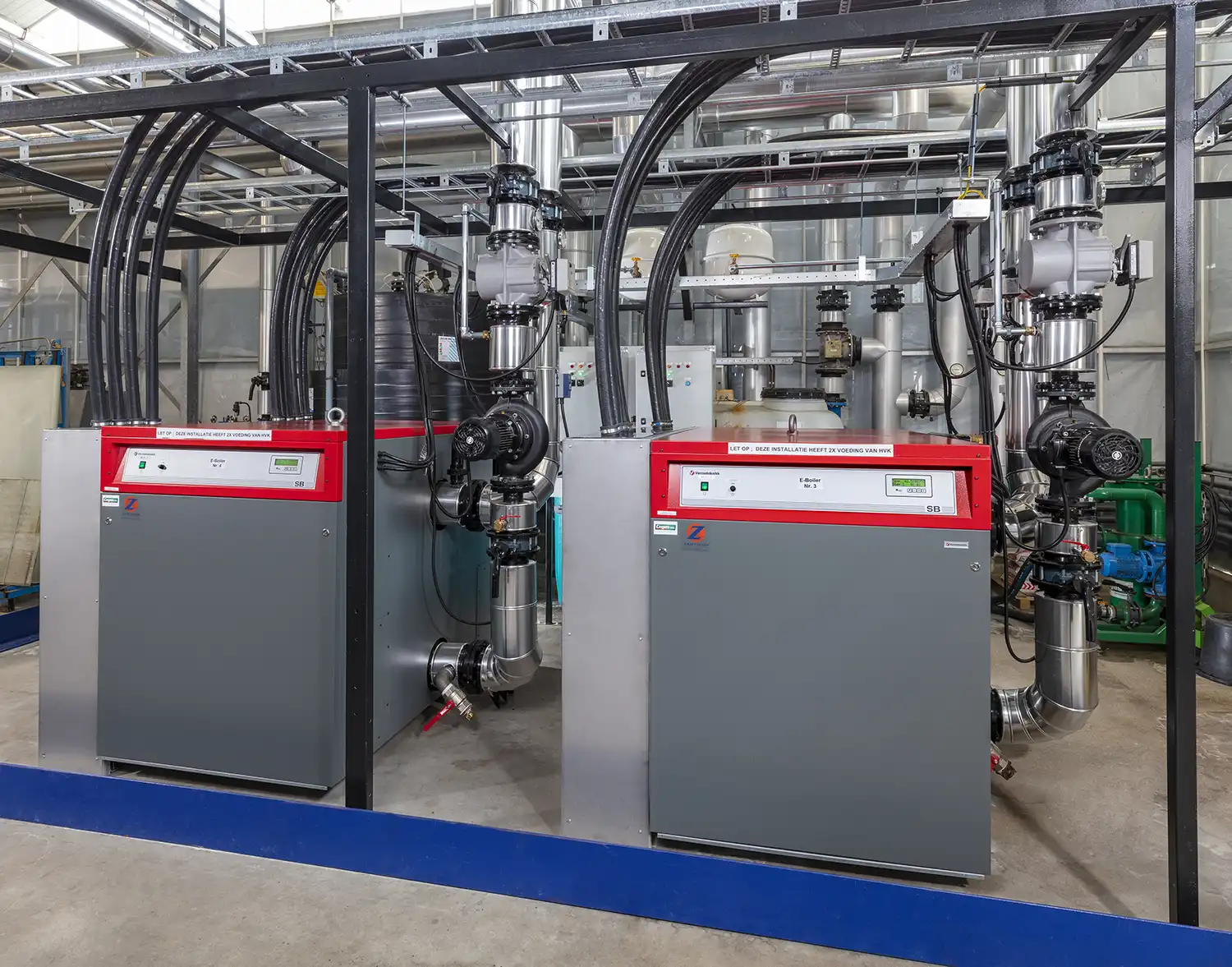

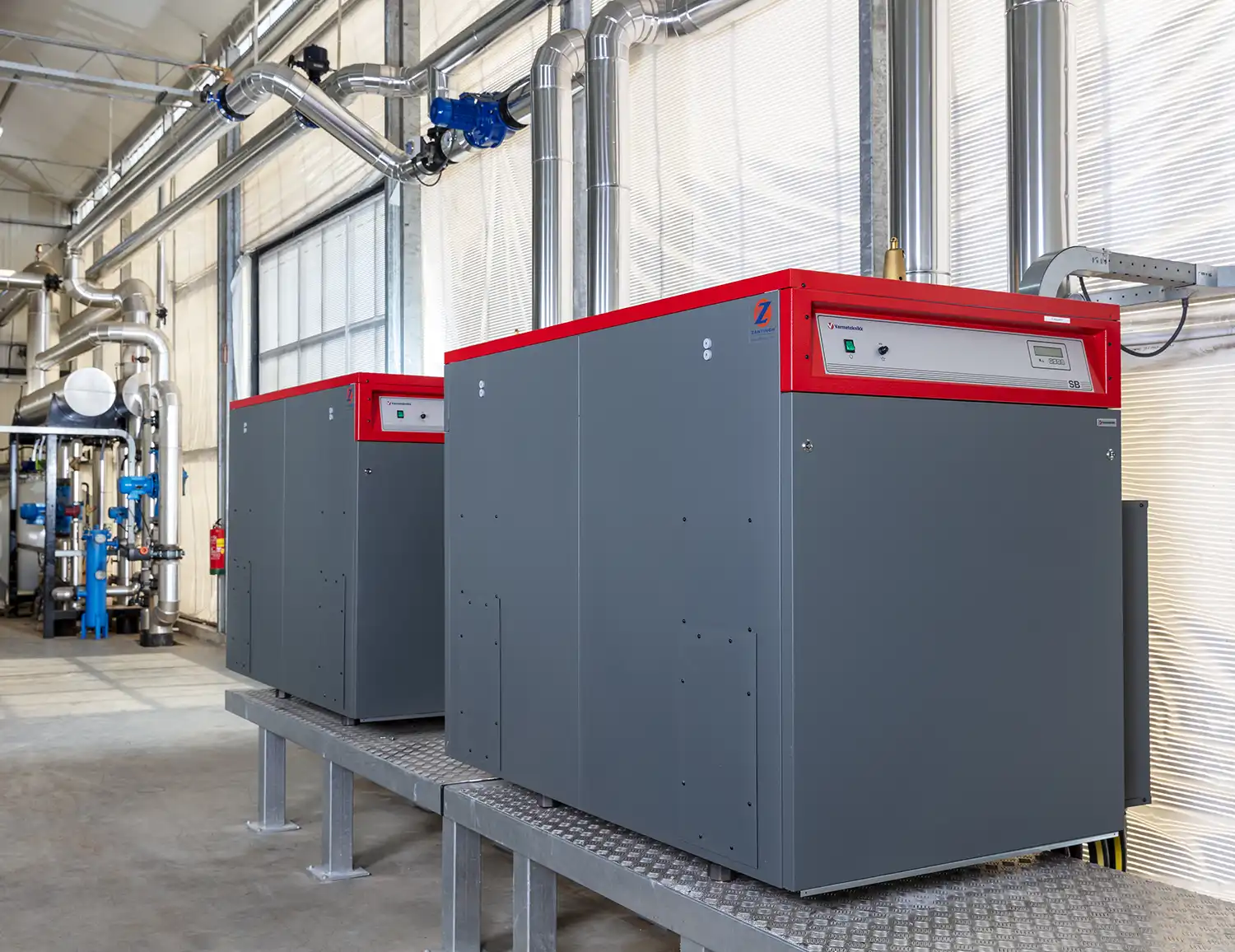

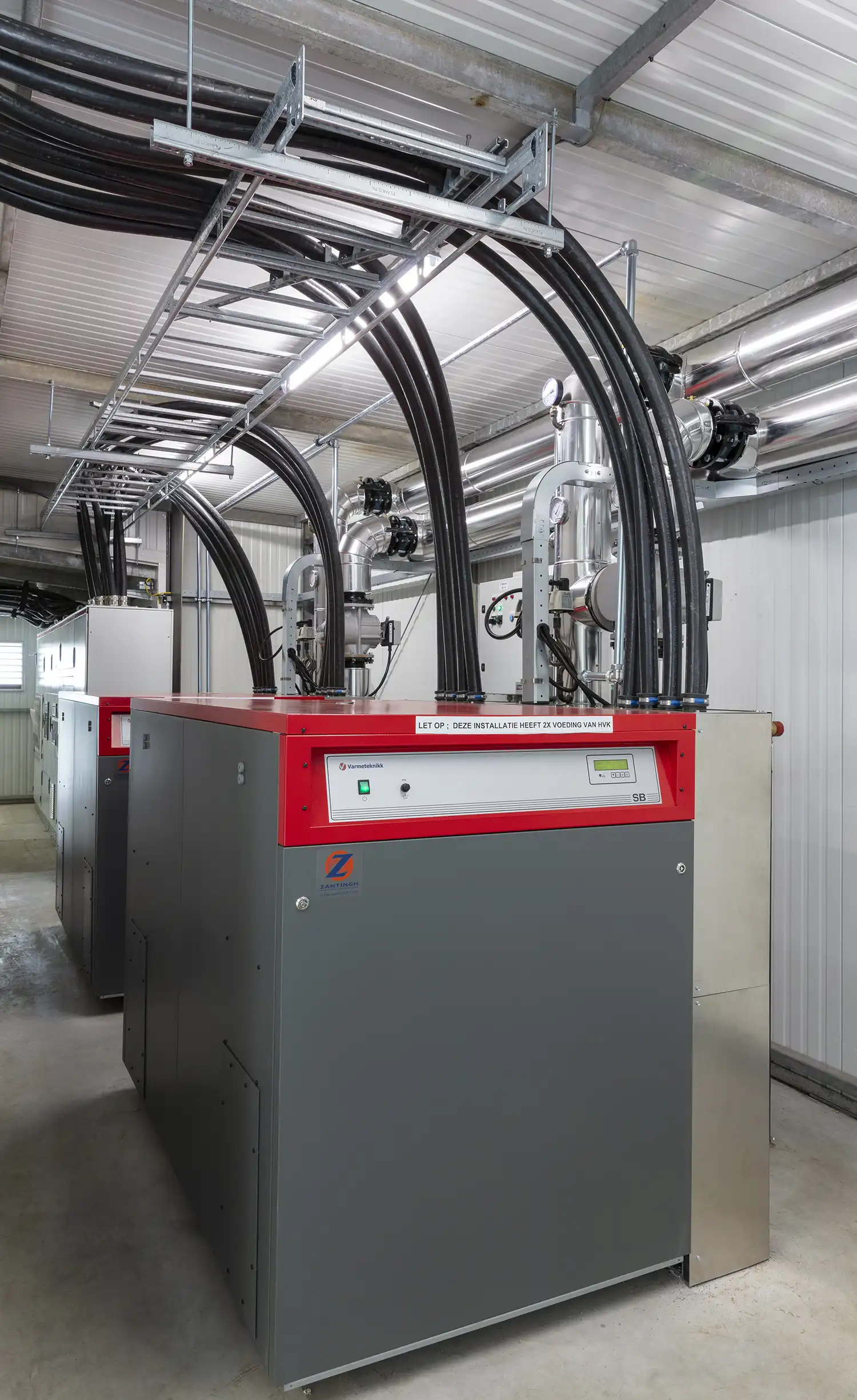

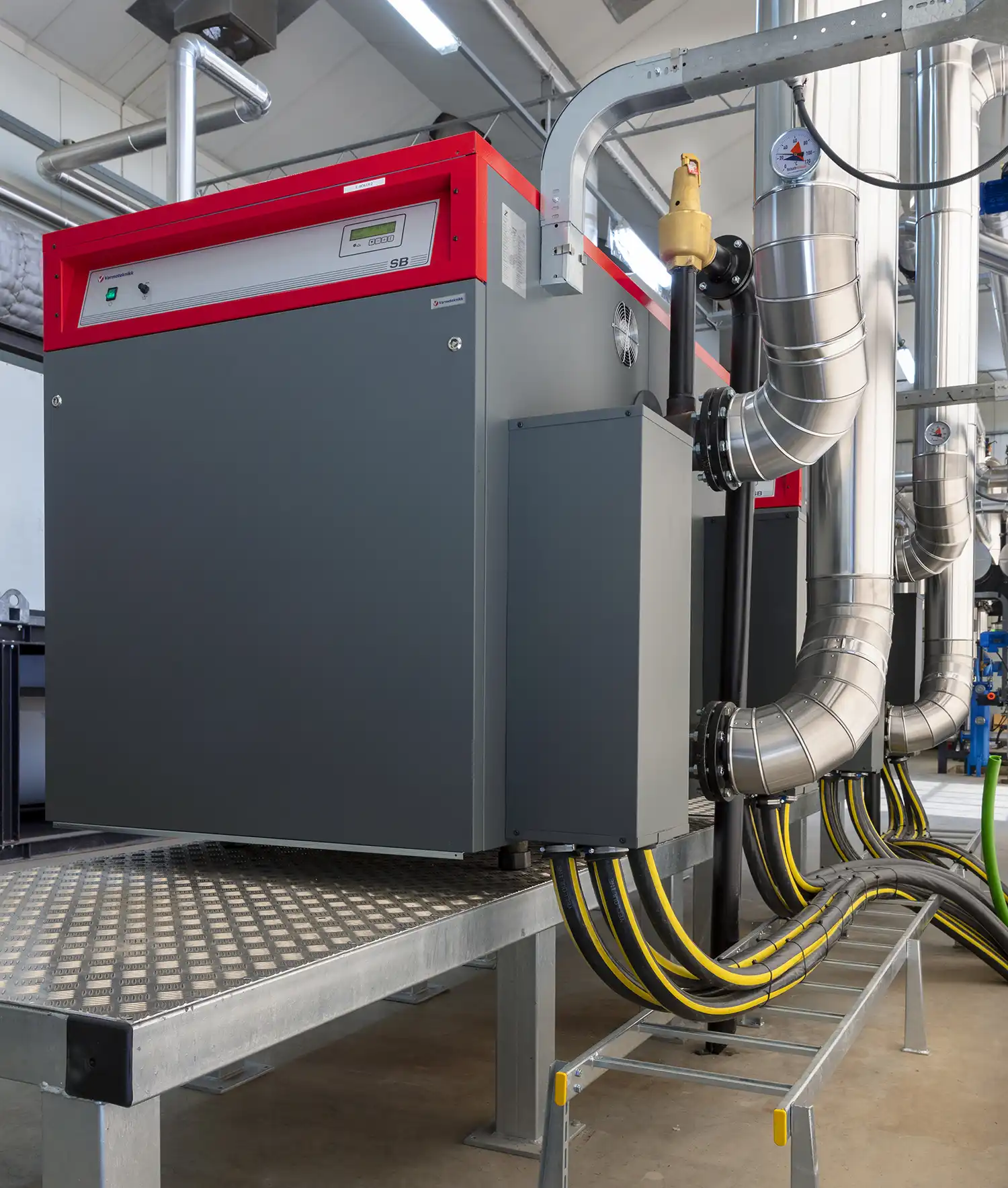

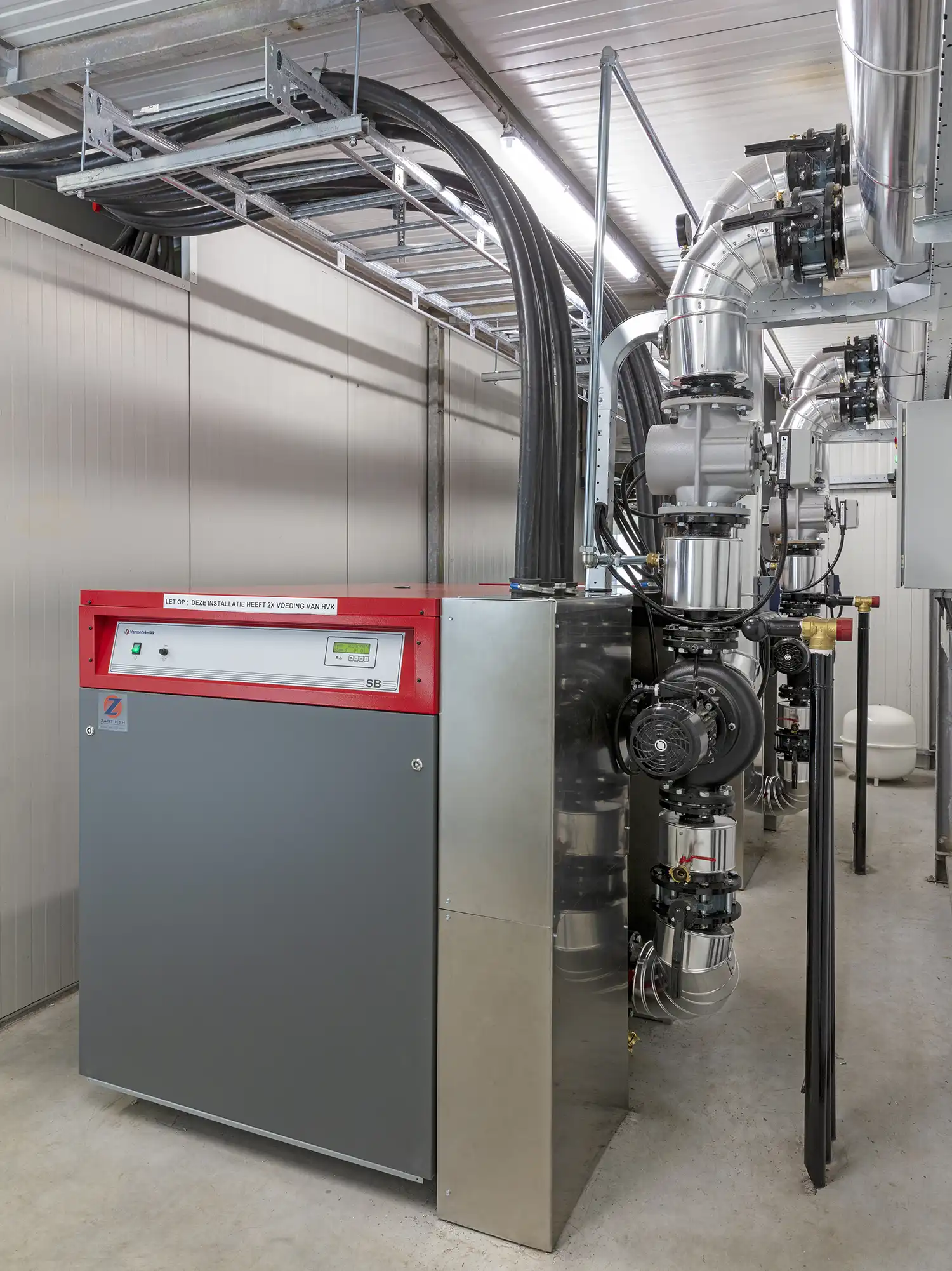

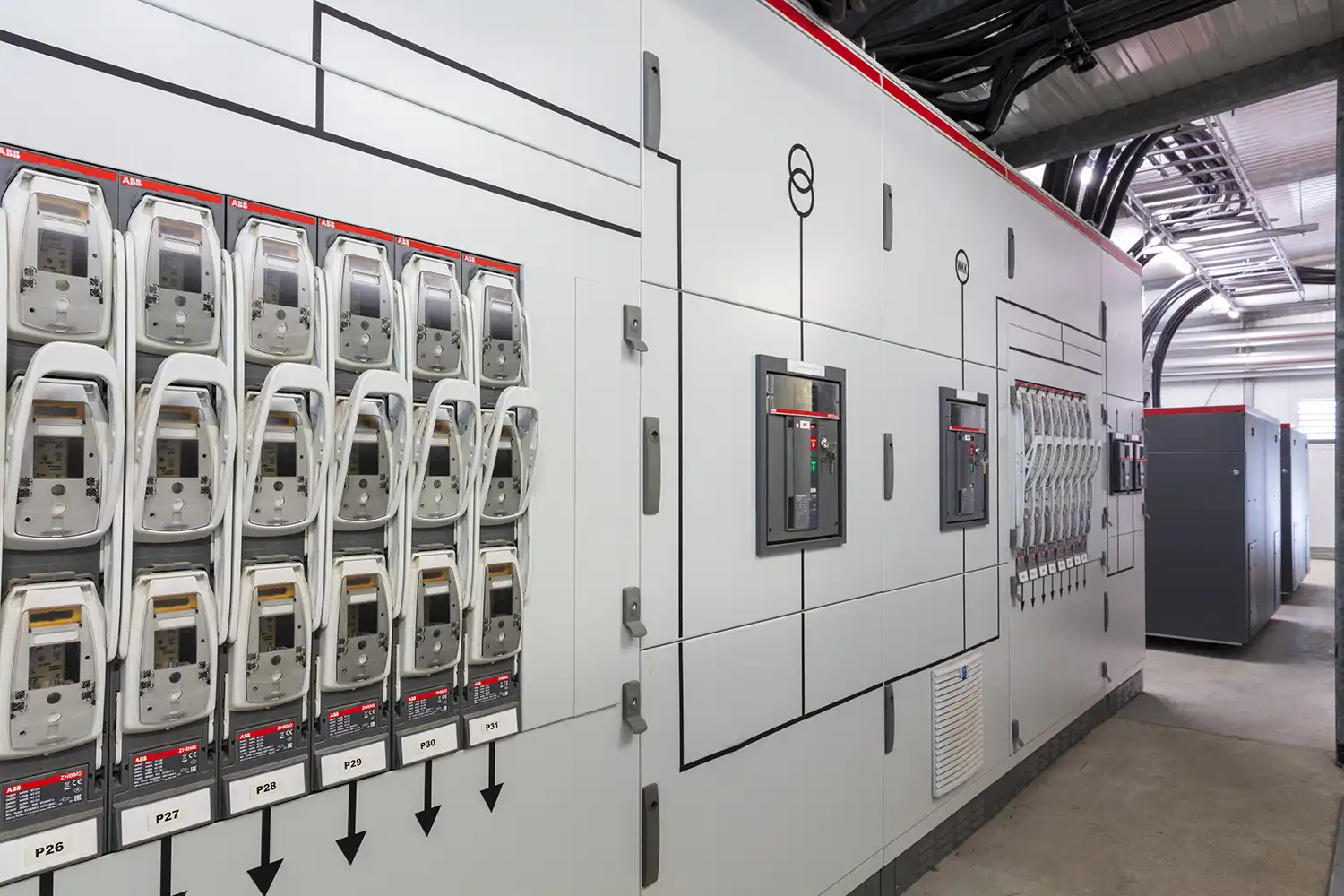

Une image du brûleur en pratique. Voici à quoi ressemble l’installation, du montage à la mise en place.
Mettre le projet en avant
L’utilisation de chaudières électriques contribue directement à réduire l’usage de combustibles fossiles et les émissions de CO₂. Parallèlement, les possibilités de régulation vous permettent de réagir avec flexibilité aux variations des prix de l’énergie et des conditions du réseau.
Ainsi, la durabilité génère non seulement un crédit social, mais aussi un rendement économique.
Il se peut que vous ayez une question que quelqu’un d’autre a déjà posée.
Aucun conducteur neutre n’est requis pour le raccordement 400V. Utilisez des câbles à 3 conducteurs, car aucune borne n’est disponible pour les conducteurs neutres.
Le régulateur de température et la régulation de la chaudière nécessitent toutefois une alimentation monophasée 230V séparée. Cette tension de commande ne doit pas être dérivée de l’alimentation principale. Lors de travaux d’entretien, l’alimentation principale est coupée, ce qui entraînerait également la coupure de la tension de commande.

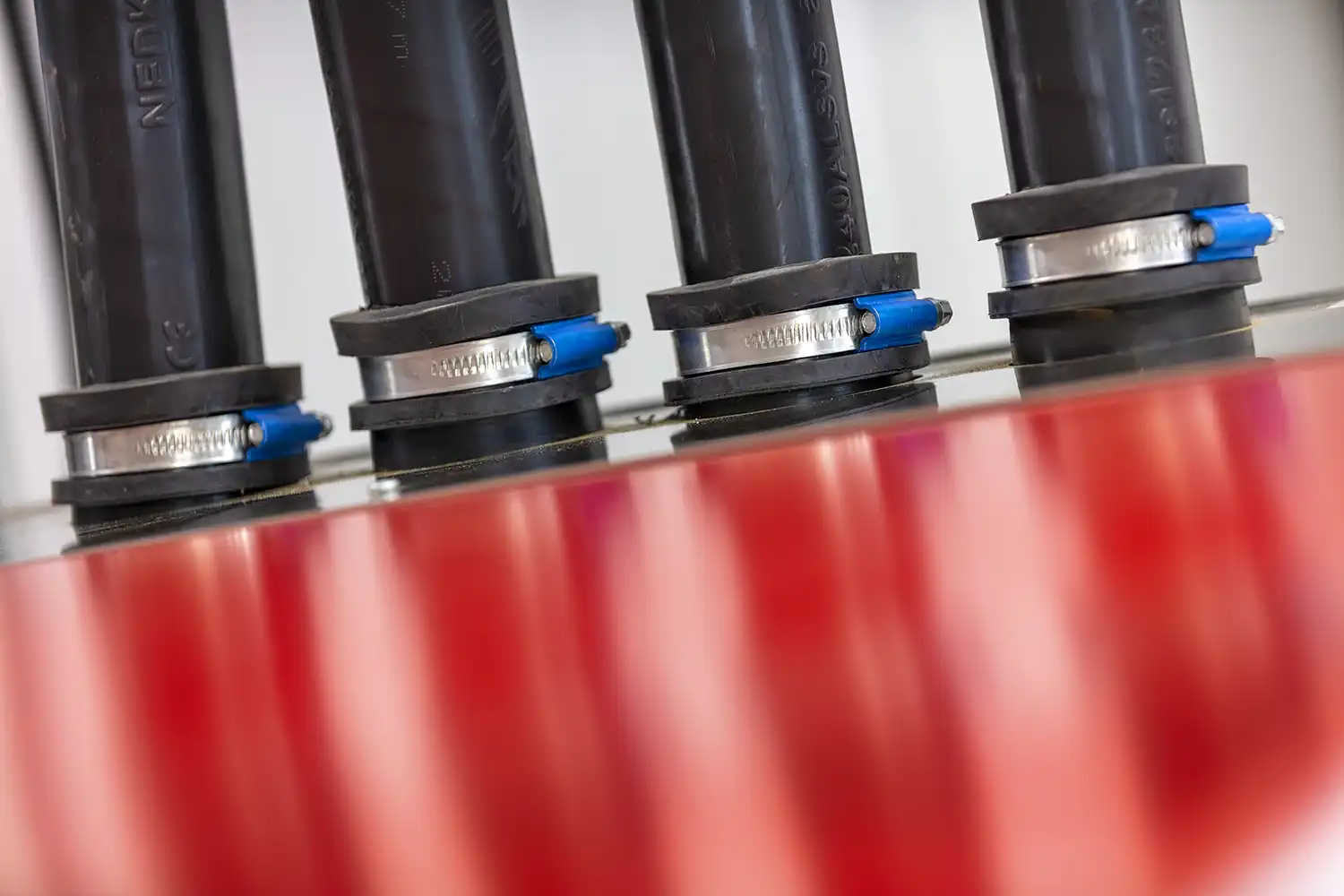

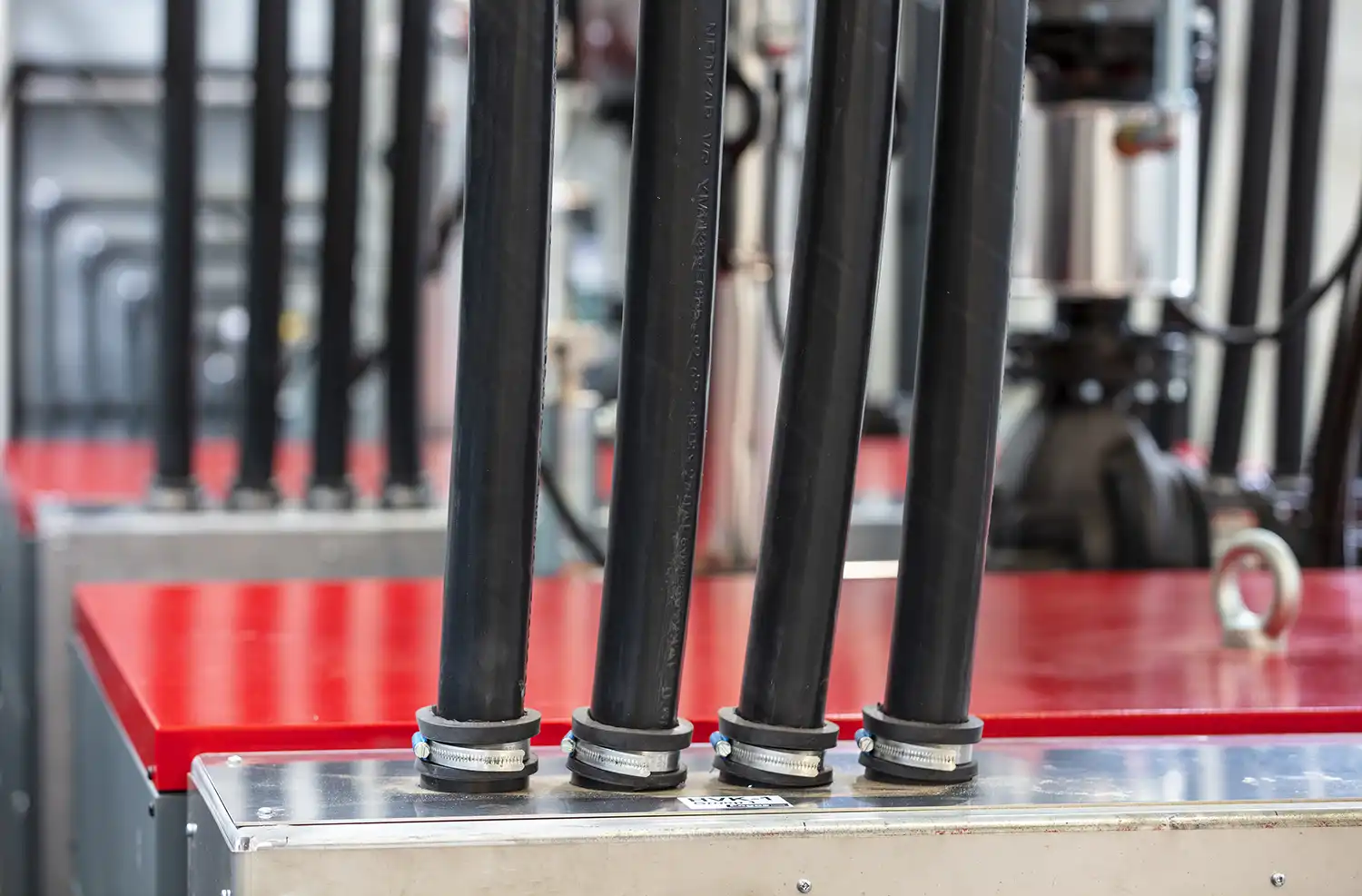

Des câbles monoconducteurs peuvent être utilisés, à condition que les phases passent par le même presse-étoupe. Veuillez le préciser lors de la commande afin que la plaque passe-câbles appropriée soit fournie. Le boîtier de raccordement se trouve par défaut sur le côté droit, mais l’armoire de raccordement peut également être placée à gauche ou avec une entrée par le haut ou par le bas. Vous devez également l’indiquer lors de la commande.
Installez la chaudière dans un local technique sec et bien ventilé. Ce local ne doit être accessible qu’au personnel qualifié.
La ventilation est nécessaire pour éviter la surchauffe et les dysfonctionnements. Maintenez une température de référence d’au moins 0 °C et d’au maximum 10 °C au-dessus de la température extérieure. L’espace libre requis autour de la chaudière dépend du type de chaudière. Consultez le manuel à cet effet.
Les chaudières ont un indice de protection IP21.
L’eau de la chaudière doit être conforme à ces valeurs :
Valeur pH : 8,5 – 9,0
Alcalinité : maximum 60 mg/l
Carbonate : maximum 25 mg/l
Chlorure : maximum 100 mg/l
Sulfate : maximum 60 mg/l
Vérifiez régulièrement si la qualité de l’eau répond à ces exigences. Vous éviterez ainsi d’endommager la chaudière.
L’installation doit être équipée de deux soupapes de décharge, sans vannes entre elles. De plus, une protection de pression min/max supplémentaire avec pressostats et une protection contre le manque d’eau sont nécessaires.
Le vase d’expansion est raccordé à la conduite d’alimentation. Un raccord à manchon est prévu à cet effet.
La température est régulée par un régulateur électronique PID. Celui-ci est réglable de 5 à 95 °C. La chaudière est réglée par défaut sur 80 °C et dispose d’une protection thermique maximale de 110 °C.
La puissance est augmentée et coupée par paliers de 7, 15 ou 30, selon le type de chaudière. Le temps d’enclenchement est de 40 secondes par défaut. Le temps de coupure est de 5 secondes. Des temps de commutation courts augmentent l’usure.
Oui, une inspection annuelle est recommandée. Vérifiez notamment l’absence de fuites, les éléments chauffants, les raccordements électriques et les contacteurs ou relais.
Le manuel est disponible en PDF : Manuel Varmeteknikk SB boiler 375-1200W. Dans ce manuel, vous trouverez également les codes d’erreur, l’aperçu des pannes et la liste des pièces détachées.
La perte par rayonnement de la chaudière est négligeable grâce à l’isolation et à la contenance en eau limitée.
